Приточная вентиляция с фильтрацией и подогревом воздуха

Комфортный микроклимат – одна из очень важных составляющих в жизни каждого человека. От него напрямую зависит самочувствие и работоспособность. Но не всегда получается его достичь с помощью обычных микроклиматических приборов.

Вентиляция с обогревом станет отличным решением для создания комфортной и уютной атмосферы в помещении. Регулировка микроклиматического прибора позволяет настроить температуру и количество притока свежего воздуха, при которых будет комфортно именно Вам.

Благодаря разнообразию режимов и простоты в использовании приточные вентиляции с обогревом актуальны в общественных местах, на производствах и в жилых помещениях.

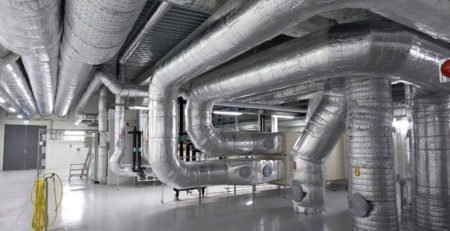

Что такое приточная вентиляция с обогревом воздуха?

Вентиляция с притоком воздушных масс отличается от стандартных систем кондиционирования. Принцип ее работы заключается в черпании воздуха извне. Таким образом, помимо охлаждения и обогрева такая вентиляция обогащает помещение кислородом, в то время, как обычные кондиционные системы просто циркулируют воздух пространства помещения.

Нагрев приточного воздуха осуществляется в вентиляционном блоке. Вентиляционный блок приточной вентиляции с подогревом обладает высокой теплоотдачей. Поэтому, даже во время сильных морозов, вентиляция беспрерывно подает массы свежего горячего воздуха.

Вентиляция с обогревом производиться за счет воздухообмена. Циркуляция и обогрев притока воздушных масс осуществляется в приточно – вытяжных установках с рекуператором. Черпаемый извне воздух нагревается в рекуператоре, за счет температуры выводящихся воздушных масс. Рекуператор препятствует смешиванию «отработанного» и приточного свежего воздуха.

Другой способ обогрева приточной вентиляции – с помощью рециркуляции. При данном методе обогрева происходит смешивание свежих воздушных масс с «отработанными». Приток воздуха из улицы нагревается до нужной температуры и подается в помещение.

Принцип работы и конструкция водяного калорифера

Калорифер — это устройство, служащее для нагрева воздуха. По принципу работы он является теплообменником, передающим энергию от теплоносителя к потоку приточной струи. Состоит из рамки, внутри которой плотными рядами расположены трубки, соединенные в одну или несколько линий. По ним циркулирует теплоноситель — горячая вода или пар. Воздух, проходя сквозь сечение рамки, получает от горячих трубок тепловую энергию, благодаря чему по вентиляционной системе он транспортируется уже нагретым, не создающим возможности образования конденсата или охлаждения помещений.

Виды обогревательных устройств для приточной вентиляции

Все калориферы для приточной вентиляции можно разделить на две основные группы:

• Использующие теплоноситель.
• Не использующие теплоноситель.

В первую группу входят водяные и паровые калориферы, во вторую — электрические. Принципиальная разница между ними состоит в том, что устройства первой группы только организуют передачу тепловой энергии, поступающей в них в готовом виде, тогда как приборы второй труппы создают тепло внутри себя самостоятельно. Кроме того, водяные и паровые калориферы подразделяются на пластинчатые, имеющие большую эффективность, но худшие эксплуатационные качества, и спирально-катанные, используемые ныне практически повсеместно.

Существуют также нагревательные устройства, зачастую причисляемые к данным группам, например, газовый калорифер. Горящий газ нагревает поток воздуха, проходящий через зону накала, осуществляя его подготовку к использованию в системах вентиляции или воздушного отопления. Использование таких устройств не имеет широкого распространения, так как применение газа в промышленных цехах сопряжено с массой опасностей и имеет множество ограничений.

Также существуют калориферы на отработанном масле. Используется тепло, выделяемое при сжигании отработки. Для больших помещений такие устройства не имеют достаточной мощности, но для малых вспомогательных участков вполне подходят.

Плюсы и минусы использования

К достоинствам можно отнести:

• Высокая эффективность.
• Простота устройства, надежность.
• Компактность, возможность размещения в небольших объемах.
• Неприхотливость в обслуживании (водяные и паровые приборы практически в нем не нуждаются).

К недостаткам относятся:

• Необходимость наличия теплоносителя или подключения к сети электропитания.
• Несамостоятельность работы — необходимо оборудование для подачи воздуха.
• Прекращение подачи электроэнергии или теплоносителя означает остановку работы системы.

Как достоинства, так и недостатки приборов обусловлены из конструкции и не зависят от внешних факторов.

Особенности конструкции приспособления

Основные элементы приточной вентиляции

• Воздухозаборная решетка. Выступает в роли эстетического оформления, и барьера, который защищает мусорных частиц в массах приточного воздуха.
• Клапан приточной вентиляции. Его предназначение — блокирование прохода холодного воздуха извне в зимний период и горячего — в летний. Сделать его работу автоматической можно с помощью электропривода.
• Фильтры. Их предназначение — очистка входящего воздуха. Требую замены каждые 6 месяцев.
• Водяной калорифер, электрические тэны — предназначены для обогрева входящих воздушных масс.
• Для помещений с небольшой площадью рекомендуется использовать вентиляционные системы, с электрическими тэнами, для больших пространств — водяной нагреватель.

Элементы приточно-вытяжной вентиляции
Дополнительные элементы

• Вентиляторы.
• Диффузоры (способствуют распределению масс потока воздуха).
• Глушитель шума.
• Рекуператор.

Конструкция вентиляции напрямую зависит от вида и способа крепления системы. Они бывают пассивного и активного действия.

Пассивные вентиляционные системы.

Такой прибор представляет собой клапан приточной вентиляции. Черпание уличных воздушных масс происходит за счет перепада давления. В холодное время нагнетанию способствует перепад температур, в теплый период – вентилятор вытяжки. Регуляция такой вентиляции может быть автоматической и ручной.

Автоматизированная регуляция напрямую зависит от:

• скорости потока воздушных масс, проходящих через вентиляцию;
• влажности воздуха в пространстве помещения.

Недостаток системы — в зимнюю пору года такая вентиляция для обогрева дома не эффективна, поскольку создается большой перепад температур.

На стену

Относится к пассивному типу приточной вентиляции. Такая установка имеет компактный короб, который крепиться на стену. Для управления подогревом оснащен ЖК дисплеем и пультом управления. Принцип действия заключается в рекуперации внутренних и внешних воздушных масс. Для обогрева помещения данное приспособление размещают возле радиатора отопления.

Активные вентиляционные системы

Поскольку в таких системах есть возможность регулировать интенсивность подачи свежего воздуха, такие вентиляции для отопления и подогрева помещения они более востребованы.

По принципу подогрева такой приточный обогреватель может быть водяной и электрический.

Водяной нагреватель

Работает от системы отопления. Принцип работы системы данной вентиляции заключается в циркуляции воздуха через систему каналов и трубок, внутри которых горячая вода либо специальная жидкость. При этом подогрев происходит в теплообменнике, встроенном в централизованной отопительной системе.

Электрический нагреватель.

Принцип работы системы заключается в преобразовании электрической энергии в тепловую с помощью электрического тэна.

Бризер

Это компактное устройство, небольших размеров для приточной вентиляции, с подогревом. Чтобы проводилась подача свежего воздуха данное приспособление крепиться к стене помещения.

Конструкция бризера:

• Канал, состоящий из воздухозаборника и воздуховода. Это – герметичная и утепленная трубка, за счет которой устройство черпает воздух извне.
• Клапан задержки воздуха. Этот элемент представляет собой воздушную прослойку. Предназначен он для препятствия оттока теплого воздуха, в то время, когда устройство выключено.
• Система фильтрации. Состоит он из трех фильтров, которые установлены в определенной последовательности. Первые два фильтра очищают поток воздуха от видимых его загрязнений. Третий фильтр – глубокой очистки – от бактерий и аллергенов. Он очищает входящий воздух от различных запахов и выхлопных газов.
• Вентилятор для притока воздуха с улице.
• Керамический нагреватель, который оснащен климат-контролем. Отвечает за нагрев притока воздушных потоков и автоматическую регуляцию температуры.

Основные элементы

Вентиляционная система состоит из следующих основных и дополнительных узлов и деталей:

Воздухозаборная декоративная решетка. Основное предназначение этого элемента – защита от попадания внутрь системы мусора, грязи, веток, бумаги, пыли, песка и т.п. Приточный клапан. Роль этого устройства в системе крайне важна. В случае внезапного (принудительного) отключения вентиляции, клапан плотно перекрывает входной канал и блокирует поступление кислорода в помещение снаружи. Современные клапанные устройства управляются дистанционно и позволяют осуществлять регулировку подачи определенных объемов с учетом температуры снаружи, степени влажности и других факторов. Система фильтров. Их установка обеспечивает качественную очистку поступающих в помещение потоков, сохраняют нормальные условия для работы, отдыха, жизнедеятельности. Важно регулярно и своевременно производить замену фильтров. Как правило, периодичность – 1 раз в полгода.

В зависимости от типа помещения и его габаритных размеров для обогрева тех или иных объектов могут использоваться электрические либо водяные калориферы. Таким способом достаточно часто обогревается приточная вентиляция в частном доме. В качестве дополнительных элементов, входящих в комплект оборудования воздуховода, входят диффузоры (предназначены для равномерного распределения воздушных потоков) и вентиляторы, устройства для шумопоглощения, а также рекуператор.

Принцип работы компактной вентиляции.

1. Массы уличного воздуха проходят через воздухозаборник, который оснащен пластиковой решеткой закрытого типа. Таким образом, происходит фильтрация воздушных масс от мусора и насекомых.
2. Затем воздух проходит через воздуховод в корпус прибора. Для защиты стен от промерзания его делают из шумо- теплоизоляционной пластиковой трубы. При этом все стыки герметизируют.
3. Затем проходит фильтрация от крупной и средней пыли с помощью специальных встроенных в прибор фильтров.
4. После чего воздушная масса проходит в нагреватель и прогревается до заданной климат-контролем температуры. На таком устройстве можно задать желаемую температуру (до +25°С) и система будет ее поддерживать автоматически.
5. После нагрева воздух проходит двухступенчатую фильтрацию от мелкой пыли, запахов, газов и аллергенов, поступает к вентилятору и выводится в помещение.

Управлять такой приточной вентиляцией можно дистанционно с помощью пульта.

Монтируется донное приспособление в течение одного часа.

Правила эксплуатации и возможность ремонта

Основные требования к эксплуатации и безопасности устройства изложены в паспорте. Они направлены на исключение аварийных ситуаций, вызванных превышением допустимой температуры или давления теплоносителя, избегать резкого повышения температуры комплекса при первом запуске в холодное время года

Особое внимание следует обращать на опасность перемерзания трубок устройства в зимнее время, грозящее выходом прибора из строя. Для ремонта устройств следует привлекать специализированные организации, самостоятельное вмешательство чаще всего только увеличивает степень проблемы

Устройство приточной вентиляции с подогревом воздуха

Различают два вида агрегатов для приточной вентиляции:

1. Моноблочные – складываются они из одного блока, который устанавливают на входе воздуховода. В таком блоке расположены все без исключения нужные приспособление, обеспечивающие качественную и верную службу вентиляционной конструкции. Такого рода устройство нередкого в целом вводится в стене либо в оконных рамах. Этот метод считается наиболее простым и самым не дорогим. Но в практике он довольно неэффективен, так как размещение его заборных вентиляторов не дает возможность охватывать многие зоны здания.
2. Монтажные – данные приточные вентиляционные системы обладают достаточной мощью для того, чтобы охватить высотные здания, производственные помещения больших площадей, многоквартирные дома.
3. Схемы приточной вентиляции

Самый простой тип установки:

• Воздушный фильтр,
• Нагнетающий вентилятор,
• Нагревательный элемент.

Стандартная схема приточно-вытяжной вентиляции с подогревом

Как нагреть приточный воздух при помощи рекуператора?

Рекуператоры делятся на 2 вида:

1. Роторные – работают при помощи электричества. Имеют корпус цилиндрической формы, в который вмонтирован роторный элемент. Он постоянно вращается между клапанами «входящего» и «отработанного» воздуха. Достаточно габаритная деталь. КПД – до 87%.
2. Пластинчатые. Такие рекуператоры состоят из объединённых пластин. Приточный и «отработанный» воздух движутся навстречу друг другу, по разным клапанам. Это позволяет предотвратить рециркуляцию. Такие рекуператоры, как правило, небольших размеров.

Выводы по теме

Идея «приточки» с подогревом для городской квартиры (частного дома) имеет право на существование. Более того, не исключается возможность реализации такой идеи при условии обдуманного, рационального подхода.

Стоит подчеркнуть: устраивая подобного рода систему в квартире или в доме, разумным будет рассчитать, насколько эффективным в результате получится воздухообмен. Также следует учитывать фактор «сушки» воздуха, пропускаемого через нагреватель. Таким образом, качественная реализация идеи – это сложный, неоднозначный вопрос, который явно не решается «на лету».

Как можно использовать тепловентилятор

Главное предназначения тепловентилятора – обогрев воздушных масс. Для более интенсивной циркуляции потоков — вентилятор нагнетает воздух принудительно. Это делает данный прибор универсальным.

Варианты эксплуатации тепловентилятора:

• Данный прибор можно использовать как основной источник подачи тепла в помещение, в котором отсутствует центральное отопление.
• Тепловентилятор может дополнять основную систему отопления.
• Для обогрева строительных площадок и работников на них.
• Для быстрого нагрева воздуха в небольшом помещении.
• Тепловентилятор можно использовать в роли обычного вентилятора: зимой –для обогрева, летом – для охлаждения воздуха.
• Для вентилирования и обогрева закрытого помещения.

Калориферы для воздушного отопления и вентиляции

Калорифер – обогреватель канального типа. Агрегат всегда монтируется по предназначению в тракт вентиляции или отопления, чтобы греть воздух. Его используют в качестве настенного конвектора. После рекуператора воздух подогревают дополнительно, он холоднее комнатного. Для результата вставляется горячий змеевик калорифера в канал. Зачем нужен вентилятор – змеевик представляет собой препятствие воздушному потоку. Рекуператор не рассчитан в одиночку справиться с вентиляцией, преодолевая лишнее препятствие. Агрегату помогает встроенный вентилятор калорифера.

Разумеется, прибор включается при необходимости. Летом горячую воду необходимо перекрыть, чтобы жар не шел в помещение. Лучше поставить вентиль, управляемый канальным термостатом. Получается, возникают лишние траты энергии на преодоление сопротивления калорифера, но расходы компенсируются экономией на обогреве

Обратите внимание, в тракт циркуляции не включают воздух из туалетной комнаты (санузла), иначе струя обменяется парами на мембране рекуператора с входным потоком, комнаты здания наполнит специфический аромат

Как правило, калорифер с вентилятором функционирует в нескольких режимах. Каждый характеризуются расходом воды, степенью охлаждения, расходом воздуха. Присутствует возможность подключения к ветке центрального отопления европейского класса (60 ºС) и специальному паровому котлу на 150 ºС. Для указанного выше калорифера водяного с вентилятором решение выглядит подобным образом:

Показатели даны для входной температуры потока 15 ºС и максимального расхода воздуха (1200 кубометров в час), всего три:

1. 600 куб. м/ч.
2. 900 куб м/ч.
3. 1200 куб. м/ч.

Помните, калорифер водяной с вентилятором стоит в качестве вспомогательного оборудования, которое не работает на создание тяги, а ускоряет существующую струю. Поэтому ожидаем, что практический расход воздуха предвидится чуть больше, даже учитывая извилины тракта вентиляции.

Схемы и чертежи

Перед монтажом составляют схему системы. Чертеж должен содержать данные о размерах воздуховодов, направлении движения воздуха, расположении заслонок, решеток, фильтров и прочих элементов.

При составлении плана придерживаются нескольких правил:

• воздух движется от чистых помещений к загрязненным, например, от детской к санузлу и пр.;
• приточные клапаны устанавливают везде, где отсутствует вытяжка;
• воздуховоды по всей длине системы должны иметь одинаковый диаметр, его изменения недопустимы.

Схемы приточной вентиляции должны предусматривать организацию воздухообмена на чердаке, в подвале и других вспомогательных помещениях.

Расчеты

Сначала рассчитывают требуемую мощность системы. Необходимо учесть площадь и планировку помещения, его назначение, этажность здания, количество людей, техники (компьютерной, производственной).

Кратность воздухообмен высчитывается по формулам или берется из строительных нормативов. Наличие техники повлияет и на желаемую температуру подогрева воздуха в приточной вентиляции.

Монтаж

Сначала подготавливают место для вентиляции с подогревом и сверлят отверстие на улицу. Внутрь вставляется воздуховод, щели запенивают. Труба должна иметь больший диаметр, чем вентилятор. В нее устанавливают вентилятор.

Прокладывают каналы для проводов и подключают вентиляцию к электросети. При необходимости можно подсоединить ее к выключателю, чтобы она начинала работать, когда в комнате загорается свет.

В последнюю очередь устанавливают дополнительные детали: поглотители шума, фильтры, датчики температуры, решетки.

Циркуляция

Независимо от типа системы, для правильной циркуляции понадобятся дверные перетоки или щель под дверью шириной от 20 см. Начать цикл можно из любой комнаты, а выводить лучше из самого загрязнённого помещения – кухни или туалета, иначе все «ароматы» плавно растекутся по дому и вызовут бурный восторг жильцов.
